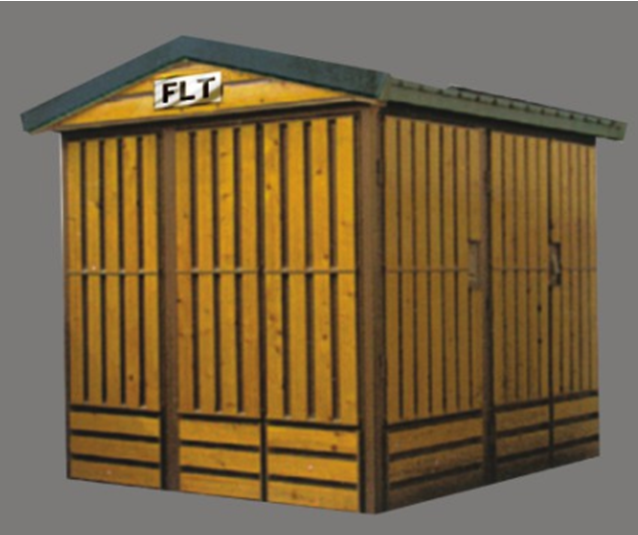

產品用途：YB系列箱式變電站（歐式箱變）適用于35KV及以下，主變?nèi)萘?000KVA及以下的小型無人看守變電站。廣泛用于城市工業變電站、10KV環網系統、農網35KV變電所等場合。本產品即可以用于環網供電系統中，也可作為放射式電網的終端供電。
產品特點：
1.高壓側采用HXGN系列環網開關柜，內配產氣式、壓氣式負荷開關或真空負荷開關過SF6開關。
2.低壓側采用最新型的塑殼斷路器，分?jǐn)嗄芰?qiáng)，保護性能好。
3.變壓器即可以采用油浸式變壓器，也可用干式變壓器。
4.外殼有鋁合金板、鋼板、復合板等多種材料供選擇。內襯絕熱材料，頂蓋為雙層，可有效防止輻射。
5.箱內設有降溫設備及防凝露設備。
技術規范：
|
項目 |
單位 |
參數 |
|||
|
高 壓 單 元 |
額定頻率 |
Hz |
50 |
||
|
額定電壓 |
kV |
6 |
10 |
35 |
|
|
最高工作電壓 |
kV |
6.9 |
11.5 |
40.5 |
|
|
工頻耐受電壓 對地和相間/隔離斷口 |
kV |
32/36 |
42/48 |
95/118 |
|
|
雷電沖擊耐壓 對地和相間/隔離斷口 |
kV |
60/70 |
75/85 |
185/215 |
|
|
額定電流 |
A |
400 630 |
|||
|
額定短時耐受電流 |
kA |
12.5(2s) |
16(2s) |
20(2s) |
|
|
額定峰值耐受電流 |
kA |
32.5 |
40 |
50 |
|
|
低 壓 單 元 |
額定電壓 |
V |
380 220 |
||
|
主回路額定電流 |
A |
100~3200 |
|||
|
額定短時耐受電流 |
kA |
15 |
30 |
50 |
|
|
額定峰值耐受電流 |
kA |
30 |
63 |
110 |
|
|
支路電流 |
A |
10~800 |
|||
|
分支回路數 |
路 |
1~12 |
|||
|
補償容量 |
kVAR |
0~360 |
|||
|
變 壓 器 單 元 |
額定容量 |
kVA |
30~2000 |
||
|
短路阻抗 |
% |
4~10 |
|||
|
分接范圍 |
|
±2X2.5% ±5% |
|||
|
聯結組別 |
|
Yyn0 Dyn11 |
|||
